SAE1-sem 1 et 2 - Maintenir - Démarche GMAO résumée.
Intérêt de ce document⚓
En utilisant le support fourni par Mr MOULIN, j'ai voulu montrer les liens potentiels entre le tâches proposées dans la SAE Maintenir, une documentation technique et la GMAO.
Exemple : Documents de base nécessaire à la réalisation des opérations détaillées ci-dessous.⚓
Document PowerPoint exporté en PDF : Document SAE 1 rédigé par Mr MOULIN
Liens GMAO et SCENARI⚓
Adresse URL du logiciel de GMAO : GMAO MX[1]
Fiche Scenari pour visualiser les documents générés par la GMAO : Fiche équipement EQS-001 : Perceuse à colonne
Fiche Scenari pour préparer la fiche de la pièce utilisée dans la SAE : Fiche pièce BM-1001 : Contacteur.
Pré-requis utiles.⚓
Supports de cours⚓
GMAO - Gestion Technique - Politique de maintenance - Historiques
Lien support 1 : comptes / utilisateurs accès GMAO MX.
Lien support 2 : Niveaux d'arborescence - CHOIX.
Lien support 3 : Ajout d'une pièce-prc_14.
Créer la Fiche équipement⚓
Étapes et résultat⚓
- Revoir les règles de codage pour les équipements : Code Equipement[2]. --> le code choisi est ici EQS-001 car c'est un équipement considéré comme officiel IUT, mais lié à une SAE.
- photos (Onglet
Photos), notices techniques (OngletFichiers associés), 1 fournisseur au minimum avec référence de la pièce chez le fournisseur, 1 constructeur avec sa référence : stocker les fichiers dans un dossier windows ou scenari nommé EQ-002 - lien web éventuel (lien pérenne ou non ?) dans l'onglet
commentaire.
Fichier PDF de l'équipement : Equipement - EQS-001.pdf
Créer la Fiche Pièce⚓
Étapes et résultat⚓
- Code Pièce[3]
- photos, notices techniques, commentaires (liens web externes) --> à assembler dans un dossier nommé avec le code choisi pour la pièce (ici BM-1001)
- Définir la gestion en magasin de la pièce : ici, la pièce sera disponible dans le magasin Général à la position MOULIN-01 (on l'appelle parfois GISEMENT). IMPORTANT --> Définir le Stock Minimal et le Stock Maximal qui aident à gérer le rythme des commandes --> Cf Cours de Gestion des Stocks)
- Définir les fournisseurs potentiels pour la commande future de la pièce (référence, prix, délai)
Fichier PDF de la pièce : Pièce - BM-E001.pdf.
Nomenclature⚓
Lier la pièce à l'équipement (Onglet Nomenclature de la fiche équipement) ou l'équipement à la pièce (Onglet Équipement de la fiche Pièce) avec son coefficient de lien : c'est à dire le nombre d'exemplaires de la même pièce présente sur la machine ou équipement (exemple : 4 pneus sur une voiture)
Stock / Magasin⚓
Remarque :
Il est possible de faire un mouvement de pièces pour ajouter des pièces dans un magasin (Lieu de stockage) sans passer par des commandes.
Ici, le choix est fait de commander la pièce en passant par les étapes de demande d'achat, de commande, puis de réception.
Faire une demande d'achat de 20 unités de BM-1001 de la part de BM adressée à ADMIN.
ADMIN valide la demande et la convertira en Commande, qui, une fois passée en Mode TRANSMISE permet de visualiser la Qté commandée de 20 pièces dans la fiche de la pièce.
BM procède à la réception des 20 pièces : Vérification de l'entrée en magasin via Stock/Achats...Mouvements de pièces ou bien entendu dans la fiche pièce.
ou en visualisant la fiche Pièce et ses onglets Demande d'achat, Commandes, Stocks.
Fichier PDF de la pièce : Pièce - BM-E001.pdf.
Intervention⚓
Remarque :
Nous avons toutes les informations nécessaires pour décrire une intervention sur EQS-001 qui fera intervenir FO (Ressource MO) sur demande de BM. La pièce BM-1001 sera sortie du magasin en tant que ressource Pièce afin de contribuer au Coût direct maintenance de l'intervention.
On aurait pu aussi intégrer un coût indirect avec une ressource Temps Arrêt pénalisant.
Les étapes⚓
Demande d'intervention de BM pour FO :
- BM rédige une DI à destination de FO : Demande d'intervention - DI-BM-001.pdf.
- FO se connecte et transforme la DI en BI en spécifiant l'état à en cours :
- Le BI après prise en charge : Bon d'intervention - BI-FO-001.pdf.

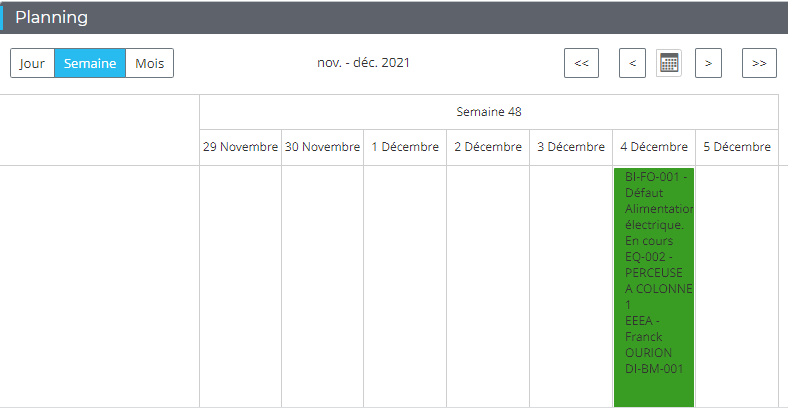

Le planning de FO ci-dessous :
- On peut saisir le bloc et le déplacer ailleurs dans le planning, car la ressource MO de 1h30 affectée à l'intervention laisse un délai acceptable au 5 Décembre.
- La DI peut-être clôturée (Automatiquement ? pour le moment ce n'est pas le cas )
Réalisation effective et clôture :
- FO réalise les travaux le 4/12 à 19h02 (Erreur personnelle en restant connecté en ADMIN au lieu de FO) :Bon d'intervention - BI-FO-001_CLOTUREE.pdf
Post-Analyse :
- L'impact de l'intervention est visible via les Analyses, la fiche de la Machine notamment au niveau des coûts mensuels du mois de décembre en fin de document : Equipement - EQS-001_APRES_BI_CLOTURE.pdf.
- Sur la Fiche de la pièces BM-1001, on vérifie que le stock magasin est passé à 19 unités :Pièce - BM-E001_APRES_BI.pdf .
Attention : CONCLUSION⚓
Découvrir le logiciel selon les phases ci-dessus est intéressant pour faire un tour des fonctionnalités via les différents menus et écrans.
Dans la mise en place de la base de données (CONCEPTION), on procèdera dans un ordre différent, par exemple :
- Paramétrage des utilités (Unités, types d'interventions) : allez voir le menu Paramètres.
- Définition des ressources (Utilisateurs, Partenaires, Magasin et lieux de stockage)
- Définition des stocks (Familles de pièces et Pièces)
- Définition des équipements (Familles d'équipements, Arborescence, Equipements)
- Nomenclatures.
- Analyses
Dans le chapitre IMPORTS/EXPORTS, on s'intéressera à ces aspects, notamment en complément des TP Base de données, et des fichiers de données à importer en masse, car on va vite se rendre compte que si ce logiciel est relativement convivial, la saisie en ligne est longue et fastidieuse lorsqu'il faut enchaîner la saisie de nombreuses données.
