Présentation Editeur de formules LO Maths
Écran : Présentation LO Maths⚓
Construire des équations et des formules dans vos documents Texte, Table ou Présentation. Suivez le tutoriel ci-dessous pour compléter l'exemple fourni
OpenOffice Math - Editeur de formules mathématiques - Tutoriel (0013-IBF-OOf-tutoriel.pdf)
- Zone de visualisation de la formule⚓
Le rendu de la formule s'affichera dans cette zone au fur et à mesure de la rédaction de la formule dans la zone de saisie
C'est l'image que vous obtiendrez dans les documents après insertion.
- Zone d'édition ou de saisie en mode texte⚓
La zone d'édition (inférieure) permet de coder la formule, soit en mode texte, soit en utilisant des masques donnés dans la fenêtre des éléments ou dans le volet à gauche qui donne une idée plus précise de l'effet qui sera appliqué.

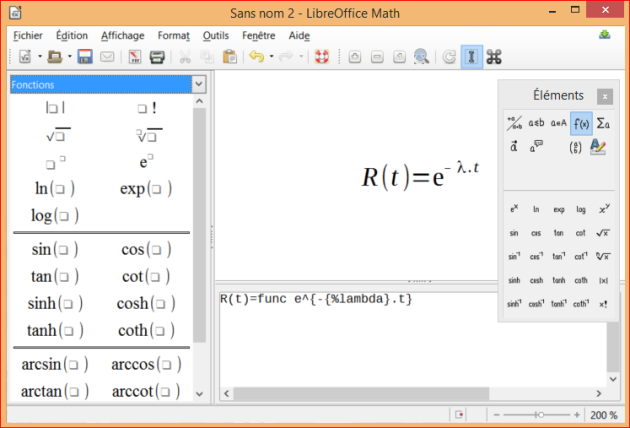

Exemple : Suivez les étapes ci-dessous pour construire la formule⚓
R(t)= est saisi au clavier.Pour la suite, faites glisser l'élément souhaité ou faites un
clic droitderrière le signe égal, pour faire apparaître un menu contextuel permettant de choisir la fonction exponentielle.Entre les accolades {}, tapez le signe - au clavier, puis cliquer sur l'icône situé à gauche de la zone supérieure. Cherchez le symbole l (lambda) puis valider sur le bouton appliquer.
Ne pas oublier les accolades qui entourent le code %lambda.
Enregistrer le document en lui donnant un
nom de fichiervous permettant de le retrouver facilement.Pour utiliser une formule (.odf) dans un document de type calc ou writer, faites le glisser à partir d'explorateur windows dans le document ou utilisez le menu
Insertion...Objets...Objets OLE
Truc & astuce : Avec de l'expérience⚓
Lorsqu'on utilise couramment l'éditeur, on peut gagner du temps en tapant directement le nom des fonctions ou des caractères spéciaux.
Attention : Attention aux options d'insertion dans un document.⚓
Lorsque l'option Sélectionner
créer partir d'un fichier(sinon, vous allez obtenir un objet vierge), puis cochez la caselier à partir du fichier(pour que l'objet de la feuille de calcul soit mis à jour si le fichierodfest modifié ultérieurement, utilisez le boutonparcourirpour sélectionner votre fichier formule (odf) . - Famille des éléments de type fonction mathématique⚓
On va choisir cette catégorie d'élément pour implanter une fonction exponentielle.
- Fonction exponentielle⚓
Sélection du masque permettant d'insérer la fonction exponentielle : voir l'équivalent dans les volets de gauche
- Analogie avec les volets⚓
Le sélecteur du volet vous permet de choisir la catégorie. Vous pouvez constater que vous pouvez choisir deux représentations différentes pour la fonction exponentielle.
- Catalogue des caractères spéciaux⚓
Vous accédez au catalogue des caractères spéciaux (alphabet grec par exemple)
