Thermistances (CTN-CTP)
Concept : Thermistance⚓
Thermistance : variation de la résistance d'oxydes métalliques en fonction de la température
Valeur nominale pour une température donnée (à 25 °C)

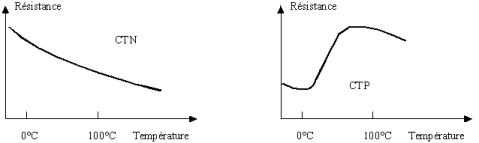

On distingue deux types de thermistances :
- CTN (pente négative) : la résistance diminue quand la température augmente
- CTP (pente positive) : la résistance augmente quand la température augmente
Les thermistances, comme les sondes RTD, sont des résistances thermosensibles : la résistance varie en fonction de la température. Les thermistances sont constituées d'un matériau semi-conducteur d'oxyde métallique encapsulé dans une petite bille d'époxy ou de verre.
En règle générale, les thermistances ont une bonne résolution, ce qui les rend très sensibles aux variations de températures. Par exemple, une thermistance de 2 252 Ω a une sensibilité de - 100 Ω /°C à température ambiante. Pour comparaison, une RTD de 100 Ω a une sensibilité de 0,4 Ω /°C. Les thermistances ont une faible capacité, ce qui leur permet d'offrir un temps de réponse court mais qui les limite à une gamme réduite de températures. Les thermistances ont soit un coefficient de température négatif (CTN), soit un coefficient de température positif (CTP). Dans le premier cas, le plus courant, la thermistance a une résistance qui diminue lorsque la température augmente, tandis que dans le second, la résistance croît lorsque la température augmente.

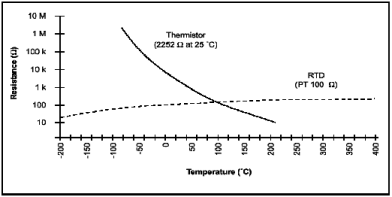

Courbe de température type d'une thermistance, comparée à la courbe de température type d'un RTD de 100 Ω.⚓
