GPIO
Entrée-sortie à usage général
General Purpose Input/Output : Lien wikipédia.
Les ports GPIO (General Purpose Input/Output) sont des ports qui sont très utilisés dans le monde des microcontrôleurs, en particulier dans le domaine de l'électronique embarquée.
Les périphériques GPIO comportent un ensemble de ports d'entrée/sortie qui peuvent être configurés pour jouer soit le rôle d'une entrée, soit le rôle d'une sortie.
Les broches du GPIO⚓
Il est intéressant d'utiliser l'interface WEB Broches GPIO Raspberry PI.
Elle permet de visualiser la numérotation des E/S qui peut varier selon les notations GPIO.BCM, GPIO.BOARD, wiring PI.
Elle permet aussi de configurer les protocoles un peu spéciaux tels que One-wire.
Cliquez sur 1-WIRE dans les onglets à droite en haut de la page.

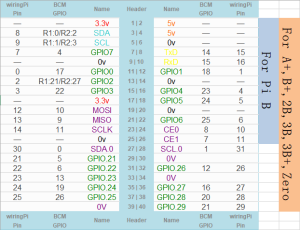

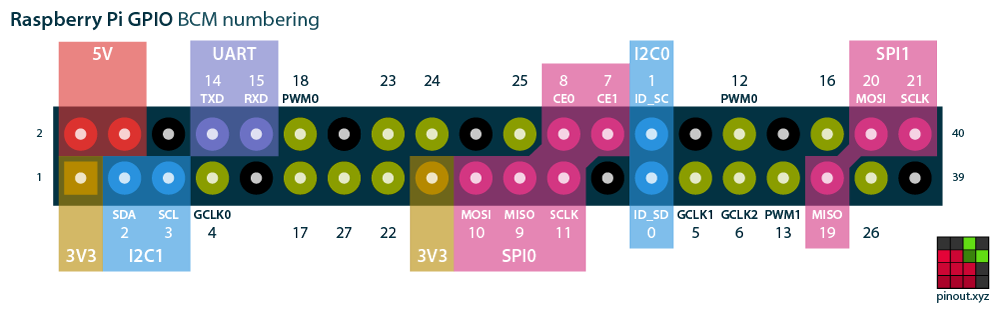

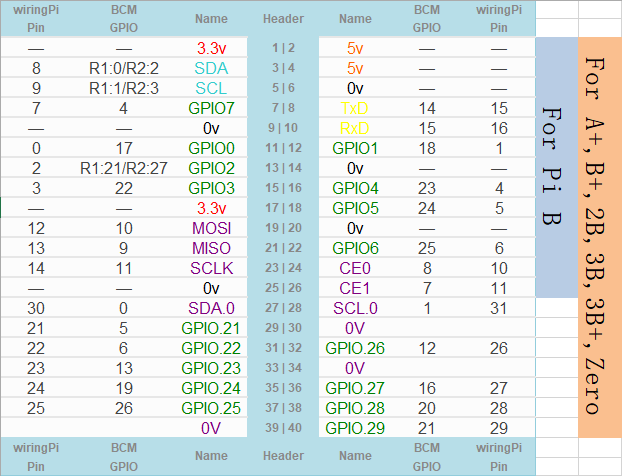

Correspondance entre le n° physique, BCM et wiring Pi. | Vue fonctionnelle |
|
|
.
Pi Cobler⚓

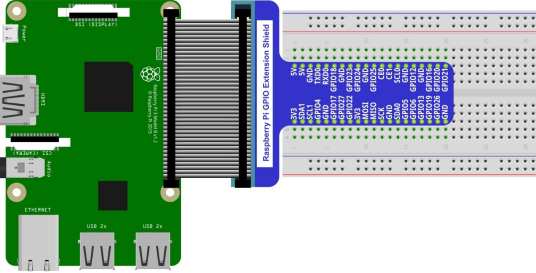

Pour connecter la carte RPi à une breadboard, on peut passer par un connecteur nommé Cobler. |
|
On peut travailler librement avec des composants divers.
JoyPI-Note⚓
Les composants sont installés via une interface électronique qui contient de nombreux capteurs/actionneurs/modules : c'est l'idéal pour apprendre en s'affranchissant des problèmes de câblages ou de connectique. Le Joy-Pi Note est assemblé avec une carte raspberry et un écran.
HAT⚓
Ces modules dits chapeau s'installent directement dur GPIO et sont spécialisés pour réaliser quelques tâches spécifiques. Nous disposons du SENSE-HAT
