EDC-02-01 : Point Lumineux - simple
Réglementaire : Besoin⚓
Avec un interrupteur, on allume ou éteint une ampoule.
Inconvénient : arc électrique, mélange du réseau de commande et de puissance.

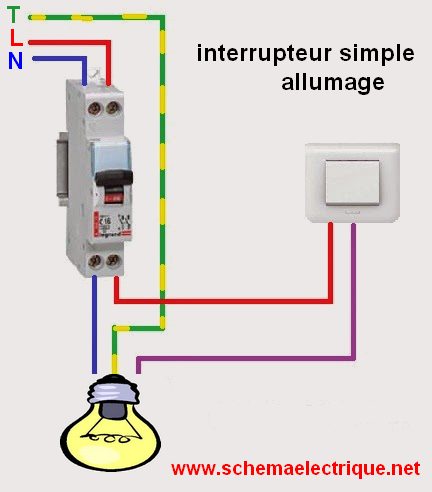

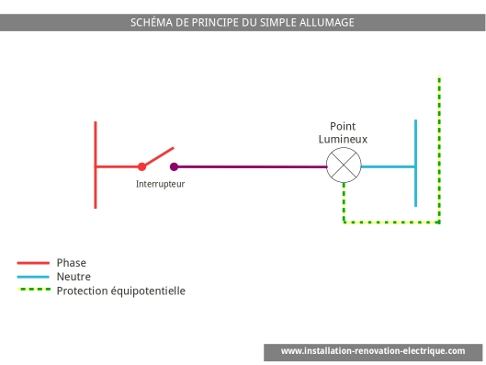

Schéma réel avec une source de tension |
|
| On mélange la commande et la puissance. --> Arc électrique, etc .... |
Schéma simulé avec une sortie digitale : Une sortie digitale DO (digital output) remplace l'alimentation et l'interrupteur. |
| Mélange commande et puissance : PRECAUTION--> On prélève le courant sur l'alimentation du contrôleur. La somme des courants ainsi prélevés ne doit pas dépasser en général 500mA. | |

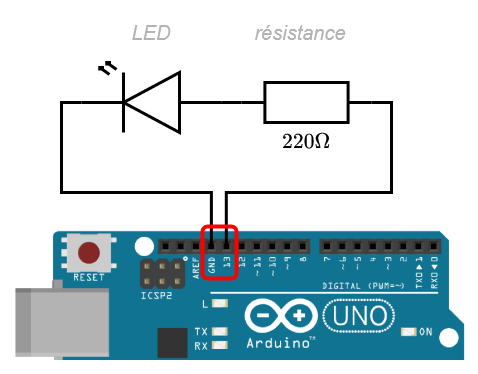

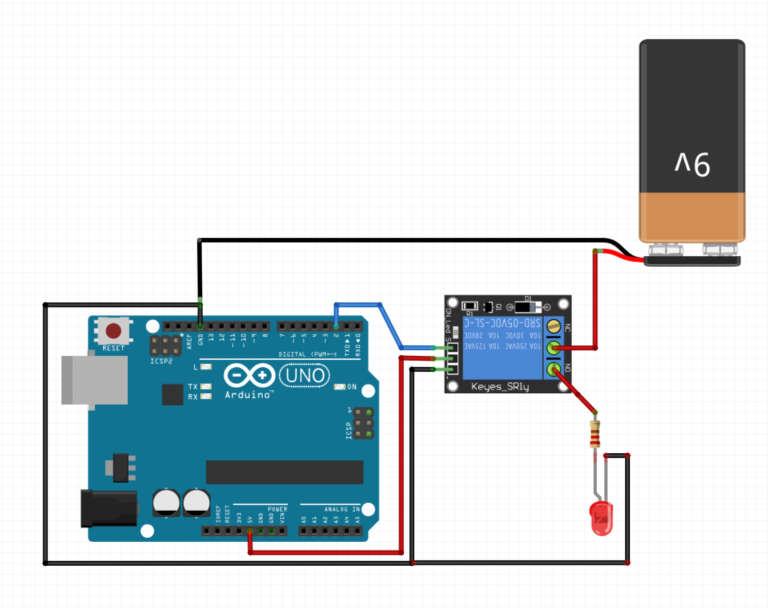

Schéma réel commandé sécurisé (pas de 220V) par une sortie digitale ARDUINO (9V). |
| On peut utiliser une source externe comme une alimentation 5V ou 12 V de laboratoire. Attention à dimensionner la résistance pour un test labo. | |
id_pl : N° du PL (Point lumineux) --> Positionnement physique dans une pièce
id_motion : N° du capteur de présence
id_motion_pl : N° du PL si détecteur lié au PL
Démarrage : V_STATUS = 0, MOTION_ID
Gestion de l'allumage :
ON si Détection de front sur SA_BP-x_PL_ID ,
ON si Détection de présence avec/sans tempo ?, Fin de détection avec tempo,
- V_STATUS_last = V_STATUS
- V_STATUS = 1 ? 0 :1
Si V_STATUS <> V_STATUS_last alors PL=V_STATUS
Recherche du code⚓
Avec un raspberry
