GMAO - exercice

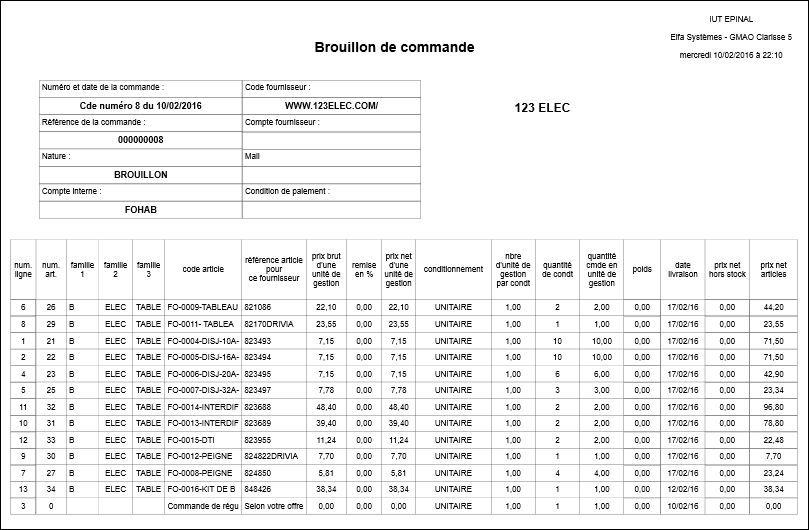

Fournisseur MINIINTHEBOX⚓
FICHIER ZIP (Images) | Famille 1 | Famille 2 | Famille 3 | Etudiant | |
CAPTEUR | PRESENCE | NUM | 1 | ||
CAPTEUR | HUMIDITE | RES | 1 | ||
CAPTEUR | TEMP | ANA | 2 | ||
CAPTEUR | IMG | CAMERA | 2 | ||
CAPTEUR | NIV | ANA | 3 | ||
TRANSMISSION | EMETTEUR | SANSFIL | 3 | ||
COMMANDE | RELAI | 4 | |||
COMMANDE | RELAI | 4 | |||
RESEAU | ARDUINO | PLATINE | 5 | ||
CAPTEUR | MESURE | ANA | 5 | ||
RESEAU | ARDUINO | ETHERNET | 6 | ||
RESEAU | ARDUINO | AFF | 6 | ||
module récepteur IR kit de télécommande sans fil pour (pour Arduino)- 0013 | RESEAU | ARDUINO | IR | 7 | |
CONSO | CABLAGE | FIL | 7 | ||
CONSO | CABLAGE | FIL |
Chaque étudiant est affecté d'un numéro n ou son nom et doit travailler avec 2 références de pièces.
Chaque étudiant va créer dans son espace un Poste de travail dans son arborescence dans une branche nommée test_xx avec xx correspondant aux initiales de l'étudiant.
Ce poste de travail sera composé des éléments suivants :
- Une table (tb_n sera le nom de la branche + Elément)
- Un ordinateur (uc_n)
- Une instrumentation (inst_n)
Instructions⚓
Ajouter la branche test_xx
Ajouter la branche + élément tb_n
Ajouter la branche + élément inst_n
Dans la branche inst_n on peut ajouter des sous-ensembles :
- Alimentation
- Mesure
- Traitement
- Actionneur
- Afficheur
Objectif⚓
Faire de la branche inst_n un équipement et sa nomenclature en liant les éléments de type sous-ensemble aux différentes pièces ci-dessus.
Arborescence de la salle⚓
Salle C200⚓
Contient des tables de travail sur lesquelles on trouve :
A. Une UC numérotée :
---> contient ou non une carte d'E/S
---> se décompose en pièces détachées (CM,CPU,DD,RAM,CG)
B. Des périphériques UC (Un écran, un clavier, une souris -->éléments non référençés)
C. Des Appareils de mesure (OSCILLO, GBF, ALIM)
D. Des modules se connectant en filaire sur interface SH-68 ou sur carte E/S USB, ou sur carte E/S sur PCI via prise SH-68
E. Des capteurs ou connectique (mobiles)
Codage⚓
Choisir un codage adapté.
